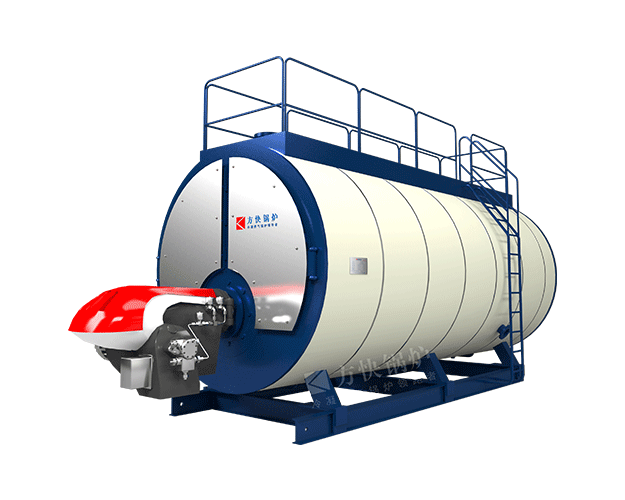

燃油燃?xì)夥煮w冷凝熱水鍋爐

燃油燃?xì)夥煮w冷凝熱水鍋爐

額定熱功率:0.7-14MW 熱效率：91-96% 適用燃料:天然氣、重油輕油、煤氣 應用范圍：給水設備、機械加工等行業。

簡介：利用高效的冷凝余熱回收裝置來吸收鍋爐排出的高溫?zé)煔庵械娘@熱和水蒸汽凝結所釋放的潛熱，以達到提高鍋爐熱效率的目的

相關產品

點擊獲取報價 0371-55629010 點擊下載資料

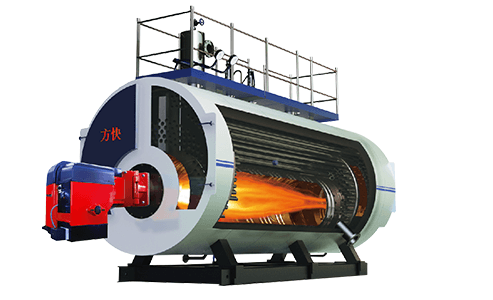

產品剖析圖

分體冷凝熱水鍋爐原理

分體冷凝熱水鍋爐原理

冷凝式燃?xì)忮仩t的工作原理就是通過一定的裝置將鍋爐燃燒后排放的熱煙氣(一般在140℃左右)中的能量進行回收，經回收后的排煙溫度只有60℃左右，這樣熱效率大概提高了10%左右，自然就節約了大約10%的燃?xì)猓瑫r(shí)在能量回收過程中，還能夠降低有害氣體的排放，減少環境污染。

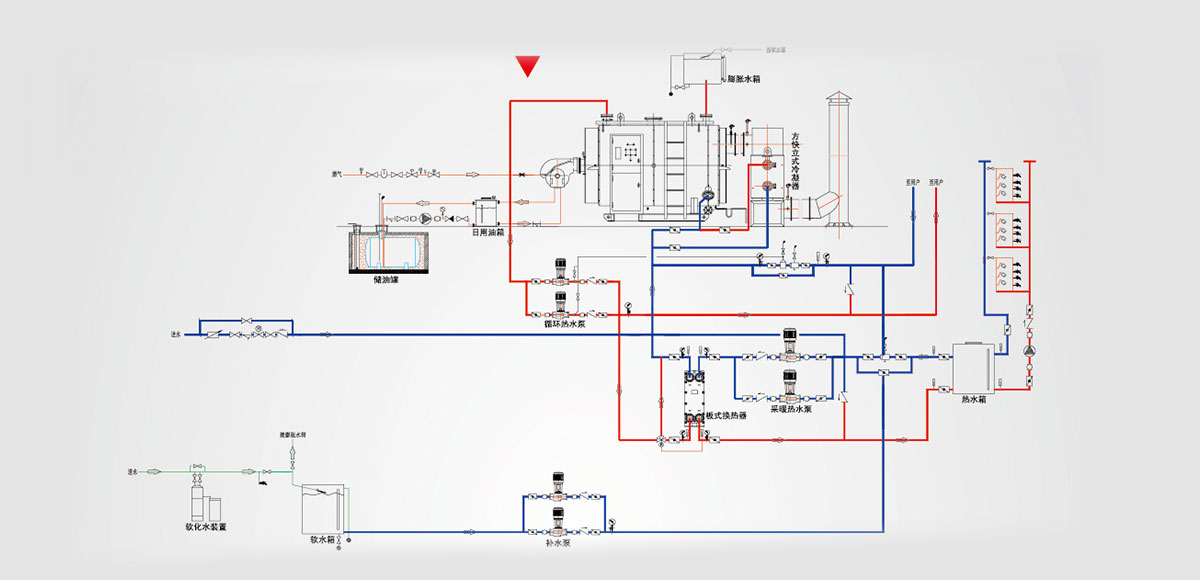

分體冷凝熱水鍋爐熱力圖

分體冷凝熱水鍋爐熱力圖
分體冷凝熱水鍋爐
特點圖1 特點圖2 特點圖3

（1）高厚度包裝外殼

方快分體冷凝蒸汽鍋爐殼體采用2mm高厚度印花鋼板包裝，結合玻璃絲綿與硅酸鋁氈毯組成的保溫層，保溫效果較傳統鍋爐大幅度提高。

（2）增設第5水位檢測

鍋筒內置極低水位保護直接檢測鍋筒內部的水位，大大提升了水位檢測系統的可靠性； 鍋筒內置極低水位保護系統與外置的水位報警器、差壓式水位檢測構成了多重水位保護系統。

（3）水垢探測裝置

鍋筒內增加極低水位保護檢測，發生缺水情況時可及時將鍋爐進行停機及報警處理，確保鍋爐安全運行；與外置的水位報警器、差壓式水位檢測構成多重水位保護系統。

（4）變頻連續補水技術

水位穩定，波動小，輸出蒸汽壓力波動??；鍋爐內水位穩定，蒸汽含水率低，質量高；水泵平穩運行，有效延長使用壽命，節約電能。

（5）全自動運行，操作輕松自如

火焰自動調節和自動檢測功能可實現對燃燒火焰的控制；鍋爐冷凝器出、進水溫度可直接顯示，可直接了解水溫、當前水位等運行參數；煙氣監控裝置可自動檢測鍋爐排煙溫度，更方便地掌握鍋爐燃燒情況。 了解更多 >>


分體冷凝熱水鍋爐


分體冷凝熱水鍋爐

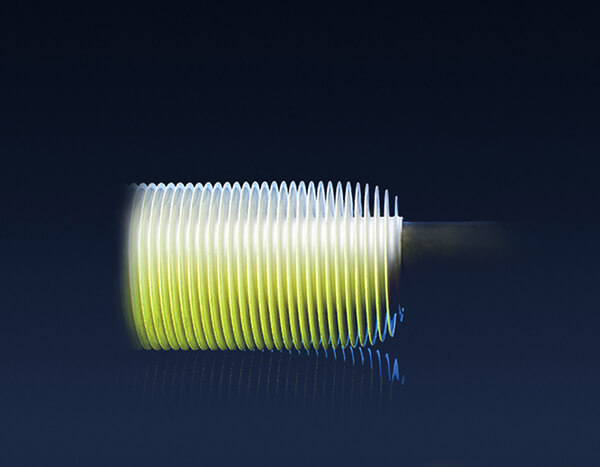

翅片管



翅片管特點：



換熱管表面附有翅片，增大換熱管受熱面積，提高換熱效率



采用鋼鋁復合材質，有效降低腐蝕傷害。



管面打磨精細，接觸熱阻力低，減少摩擦產生的熱量浪費



換熱管穩定性高，不易磨損，有效延長使用壽命





分體冷凝熱水鍋爐



波紋爐膽



控制器特點：



先進性主要體現在：原為依靠外單位加工，現定制加工設備，通過試驗制定了內部波膽加工工藝數據。



加工前，應先進行劃線，不同的波距應增加對應的收縮量，加工時按劃線的位置進行加工。



首先對第一道波進行加熱至700℃~750℃，然后通過頂輪逐一進行旋壓，全部成形后應進行外觀尺寸和減薄量的測試，合格后應根據圖紙尺寸進行割邊，目前有2臺設備。



該設備采用局部加熱滾壓原理，代替?zhèn)鹘y(tǒng)的摸壓加工波紋爐膽，具有模具少，尺寸控制精確，操作簡單方便，加工工件范圍大等特點。








技術規格

分體式冷凝常壓熱水鍋爐技術參數表

項目型號 額定熱功率 循環水量 取暖面積 燃料消耗量 最大鍋爐尺寸 進/出水口 排污口 煙囪直徑 通大氣口 重量 備注
輕油 天然氣 長 寬 高
單位 Kcal/h m³/h ㎡ kg/h Nm³/h mm mm mm mm mm mm mm t
CWNS0.7-95/70-Y、Q 60×10? 24.1 6000 63.6 71.3 3370 1660 1830 DN100 DN50 300 DN80 2.32 中心回燃
CWNS1.4-95/70-Y、Q 120×10? 48.2 12000 127.3 142.7 3450 1820 2030 DN100 DN50 350 DN125 3.04
CWNS2.1-95/70-Y、Q 180×10? 72.2 18000 190.9 214.1 4200 1940 2420 DN125 DN50 350 DN150 5.04
CWNS2.8-95/70-Y、Q 240×10? 96.3 24000 254.5 285.4 5230 1940 2340 DN125 DN50 450 DN150 5.24
CWNS4.2-95/70-Y、Q 360×10? 144.5 36000 381.8 428.1 6550 2340 3640 DN150 DN50 550 DN200 10.08 三回程
CWNS5.6-95/70-Y、Q 480×10? 192.6 48000 509 570.7 7580 2550 3780 DN200 DN50 700*550 DN250 16.4
通用 額定出/進水溫度 ℃ 95/70 額定熱效率 % 96-98 使用電源 V/Hz 380/50
通用 額定出/進水溫度 ℃ 95/70 額定熱效率 % 91-93 使用電源 V/Hz 380/50

∗燃料消耗量為安裝冷凝器以后的數值；燃料熱值：輕油10250kcal/kg、天然氣38.3MJ/Nm³；

∗由于技術不斷改進，如有變動恕不通知；詳細參數請向方快鍋爐有限公司總部索要。

分體式冷凝承壓熱水鍋爐技術參數表

項目型號 額定熱功率 循環水量 出水壓力 取暖面積 燃料消耗量 最大鍋爐尺寸 進/出水口 排污口 煙囪直徑 重量 備注
輕油 天然氣 長 寬 高
單位 Kcal/h m³/h MPa ㎡ kg/h Nm³/h mm mm mm mm mm mm t
WNS0.7-1.0/95/70-Y、Q 60×10? 24.1 1.0 6000 61.9 69.4 3490 1710 2880 DN100 DN50 300 3.33 中心回然
WNS1.4-1.0/95/70-Y、Q 120×10? 48.2 12000 124.8 150.3 4320 1930 2200 DN100 DN50 350 4.66
WNS2.8-1.0/95/70-Y、Q 240×10? 96.3 24000 247.3 297.4 5340 1990 3460 DN125 DN50 450 8.14
WNS4.2-1.0/115/70-Y、Q 360×10? 80.3 36000 369.8 414.5 6540 2330 3630 DN150 DN50 600*450 14.21 三回程
WNS5.6-1.0/115/70-Y、Q 480×10? 107 48000 493.8 547.8 7260 2580 3950 DN200 DN50 600*450 19.85
WNS7-1.0/115/70-Y、Q 600×10? 133.8 60000 615.3 666.8 7630 2730 4410 DN200 DN50 700*450 24.72
WNS14-1.25/130/70-Y、Q 1200×10? 267.6 1.25 120000 1209.4 1337.7 9340 3660 4690 DN250 DN50 950*600 46.42
通用 額定出/進水溫度 ℃ 95/70 額定熱效率 % 94-96 使用電源 V/Hz 380/50

∗燃料消耗量為安裝冷凝器以后的數值；燃料熱值：重油9860kcal/kg、柴油10250kcal/kg、天然氣9140kcal/kgNm³、液化石油氣24988kcal/kgNm³、城市煤氣4500kcal/kgNm³；

∗由于技術不斷改進，如有變動恕不通知；詳細參數請向方快鍋爐有限公司總部索要。
